【初心者向け】GP2Y0E03をRaspberry Piで使う方法｜I2C接続で距離測定してみよう

電子工作やRaspberry Pi（ラズパイ）で「物体までの距離を測定したい」と思ったことはありませんか？

今回は SHARP製赤外線距離センサ「GP2Y0E03」 を使って、Raspberry Pi 3B と I2C 接続し、Pythonで距離を測定する方法を、電子工作初心者の方にも分かるように丁寧に解説します。

この記事で分かること

GP2Y0E03 とは何か（特徴・用途）
Raspberry Pi 3B との配線方法（3.3V対応）
I2C通信の有効化と動作確認方法
Pythonで距離（cm）を取得するサンプルコード
初心者がつまずきやすいポイントと対策

GP2Y0E03とは？（初心者向け解説）
1. 特徴
2. こんな用途におすすめ
配線方法（3.3V・I2C接続）
1. ⚠️ 電圧の注意点（重要）
2. 配線対応表
Raspberry Pi 側の設定
Pythonで距離を測定するプログラム
よくあるトラブルと対策
使用した部品一覧
まとめ

GP2Y0E03とは？（初心者向け解説）

GP2Y0E03 は、SHARPが製造している赤外線方式の距離センサです。

GP2Y0E03 赤外線測距センサモジュール

今回使用する赤外線センサーです。千石電商の方が安い場合もありますので、そちらもご参照下さい。

▶ Amazonで見る ▶ 楽天で見る

特徴

測定距離：約 4〜64cm
出力：I2C（デジタル）＋アナログ
電源電圧：2.7〜5.5V
Arduino / Raspberry Pi 両対応
小型でロボット・自動化用途に最適

こんな用途におすすめ

障害物検知
近接センサ
ロボット制御
自動ドア・人感代替
電子工作の入門教材

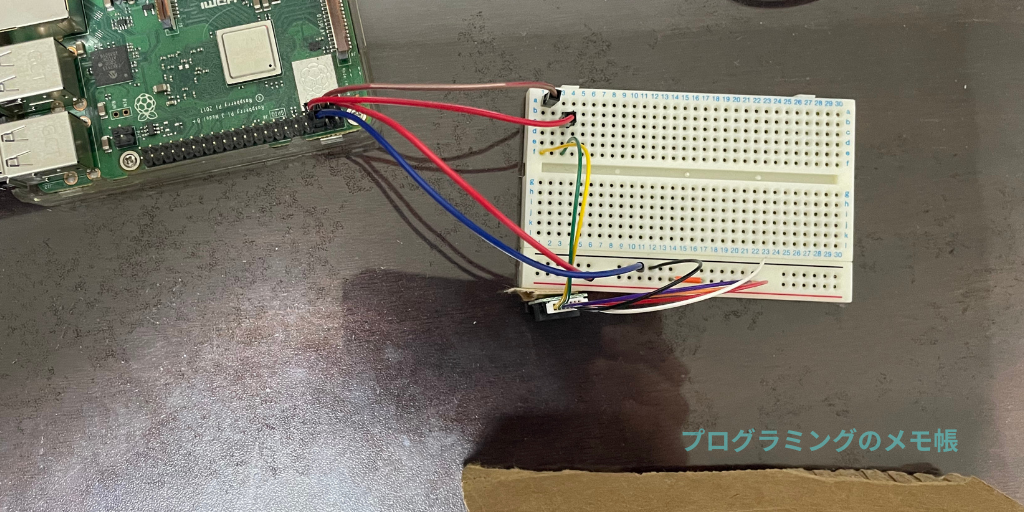

配線方法（3.3V・I2C接続）

⚠️ 電圧の注意点（重要）

Raspberry Pi の I2C は 3.3V専用です。
そのため GP2Y0E03 も 3.3V動作で使用します。

配線対応表

GP2Y0E03	Raspberry Pi
VDD	3.3V（Pin1）
VIN(IO)	3.3V（Pin1）
GND	GND（Pin6）
SDA	GPIO2（Pin3）
SCL	GPIO3（Pin5）
GPIO1	3.3V（常時ON）
Vout(A)	未接続

※ GPIO1 は動作ON/OFF端子です。
　今回は 常時ON のため 3.3V に接続します。

Raspberry Pi 側の設定

① I2Cを有効化

sudo raspi-config

Interface Options
I2C → Enable
再起動

② 必要なツールをインストール

sudo apt update
sudo apt install -y i2c-tools python3-pip
pip3 install smbus2

③ センサが認識されているか確認

i2cdetect -y 1

0x40 が表示されれば接続成功です。

    0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:                         -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: 40 -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

Pythonで距離を測定するプログラム

距離データの仕組み（簡単解説）

GP2Y0E03 は

距離データ（12bit）
スケール調整用「Shift Bit」

を組み合わせて距離（cm）を計算します。

サンプルコード

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import time
from smbus2 import SMBus

I2C_BUS = 1
ADDR_7BIT = 0x40  # GP2Y0E03: Slave ID 0x80/0x81(8-bit) -> 0x40(7-bit)  :contentReference[oaicite:10]{index=10}

REG_SHIFT = 0x35
REG_DIST_H = 0x5E  # Distance[11:4]  :contentReference[oaicite:11]{index=11}
REG_DIST_L = 0x5F  # Distance[3:0]   :contentReference[oaicite:12]{index=12}

def read_u8(bus, reg):
    return bus.read_byte_data(ADDR_7BIT, reg)

def get_shift_n(bus):
    """Shift Bit(0x35) の下位3bitが n（アプリノートの説明に従う）"""
    v = read_u8(bus, REG_SHIFT)
    n = v & 0x07
    return n

def read_distance_cm(bus):
    """
    測距値 = (Distance[11:4]*16 + Distance[3:0]) / 16 / 2^n  :contentReference[oaicite:13]{index=13}
    ここでは raw12 = (H<<4) | (L & 0x0F) を使い、distance = raw12 / (16*(2^n))
    """
    n = get_shift_n(bus)
    h = read_u8(bus, REG_DIST_H)
    l = read_u8(bus, REG_DIST_L) & 0x0F

    raw12 = (h << 4) | l
    dist_cm = raw12 / (16.0 * (2 ** n))
    return dist_cm, n, raw12

def main():
    with SMBus(I2C_BUS) as bus:
        # 起動直後は最大距離側を出すことがあるため、少し待つ :contentReference[oaicite:14]{index=14}
        time.sleep(0.2)

        while True:
            dist_cm, n, raw12 = read_distance_cm(bus)
            print(f"Distance: {dist_cm:6.2f} cm  (shift n={n}, raw12={raw12})")
            time.sleep(0.2)

if __name__ == "__main__":
    main()

実行結果例

Distance:   4.02 cm  (shift n=2, raw12=257)
Distance:   4.02 cm  (shift n=2, raw12=257)
Distance:   4.02 cm  (shift n=2, raw12=257)

コード解説

このプログラムは何をする？

Raspberry Pi の I²C（SDA/SCL）を使って GP2Y0E03 という距離センサから値を読み取り、
**距離（cm）**としてターミナルに表示し続けるプログラムです。

処理の流れはシンプルで、次の繰り返しです。

センサ内部のレジスタから「距離の生データ」を読む
生データを「cm」に変換する
0.2秒ごとに表示する

I²Cアドレスとレジスタ（重要）

I2C_BUS = 1
ADDR_7BIT = 0x40

I2C_BUS = 1：Raspberry Pi の I²C-1 を使う
ADDR_7BIT = 0x40：GP2Y0E03 の I²C アドレス（7bit表記）

ポイント：
Linux（Raspberry Pi）は 7bitアドレスで扱います。
データシートで 0x80/0x81 と書かれている場合、それは **8bit表記（Write/Read込み）**のことが多く、
7bitに直すと 0x80 >> 1 = 0x40 になります。

どのレジスタを読んでいる？

REG_SHIFT  = 0x35
REG_DIST_H = 0x5E
REG_DIST_L = 0x5F

GP2Y0E03 はセンサ内部に「レジスタ」と呼ばれるメモリ領域があり、
I²Cで **指定した番地（レジスタ番号）**を読むと情報が取れます。

0x5E：距離データの上位（Distance[11:4]）
0x5F：距離データの下位（Distance[3:0]）
0x35：距離のスケールに関係する Shift 情報（後述）

1バイト読む関数（基本部品）

def read_u8(bus, reg):
    return bus.read_byte_data(ADDR_7BIT, reg)

read_byte_data(アドレス, レジスタ) で **1バイト（8bit）**読みます
ここでは「指定したレジスタの値を1バイト読む」共通処理を関数化しています

初心者向けポイント：
同じ処理を何度も書くとミスが増えるので、関数にすると読みやすくなります。

Shift値 n を読む（距離変換に必要）

def get_shift_n(bus):
    v = read_u8(bus, REG_SHIFT)
    n = v & 0x07
    return n

REG_SHIFT(0x35) を読むと、距離換算に使う シフト値 n が入っています。

つまり「n は下位3ビットに入っている」という前提で抜き出しています

v & 0x07 の意味：

0x07 は2進数で 00000111
AND（&）を取ることで 下位3ビットだけを取り出す
つまり「n は下位3ビットに入っている」という前提で抜き出しています

距離の生データ（12bit）を作る

h = read_u8(bus, REG_DIST_H)
l = read_u8(bus, REG_DIST_L) & 0x0F

raw12 = (h << 4) | l

ここが初心者が最初に戸惑うところです。

なぜ “12bit” なの？

GP2Y0E03 の距離データは 12bit（0〜4095）で返ってきます。

上位8bit（Distance[11:4]）が 0x5E
下位4bit（Distance[3:0]）が 0x5F の下位4bit

& 0x0F の意味

0x0F は2進数で 00001111
ANDを取ることで 下位4bitだけ残す ためです。
（上位4bitは他の用途の可能性があるので捨てます）

(h << 4) | l の意味

h << 4：上位8bitを4bit左にずらして「上位側」に配置
| l：そこに下位4bitを足して合体（ORで結合）

例（イメージ）：

h = 10101010
l = 00000101（下位4bitが0101）
raw12 = 10101010 0101（12bit値）

生データ → cm に変換

dist_cm = raw12 / (16.0 * (2 ** n))

GP2Y0E03 の仕様（アプリノート）で、距離は次の式で求めます。

raw12 を一定の倍率で割ることで cm になる
n（shift）によって倍率が変わる

ここでは読みやすいように式を整理して

16.0 * (2 ** n) で割っています

初心者向け補足：
2 ** n は「2のn乗」です。
n=2なら 2**2 = 4 になります。

main() の動き（繰り返し表示）

with SMBus(I2C_BUS) as bus:
    time.sleep(0.2)
    while True:
        dist_cm, n, raw12 = read_distance_cm(bus)
        print(...)
        time.sleep(0.2)

with SMBus(...) as bus の意味

I²Cバスを開いて使う
with を使うと、終了時に自動でクローズしてくれて安全です

最初に 0.2秒待つ理由

センサーは起動直後に値が安定しないことがあり、最大距離側を出す挙動があるため少し待っています。

よくあるトラブルと対策

症状	対策
i2cdetectに表示されない	配線・I2C有効化を再確認
距離が最大値のまま	起動後1秒ほど待つ
値が不安定	反射物の色・角度を確認
通信できない	VIN(IO)を3.3Vに接続

使用した部品一覧

部品	補足	リンク
Raspberry Pi 3 Model B	他のPiでも可	Amazonで見る
GP2Y0E03 距離センサ	SHARP製	Amazonで見る
ジャンパワイヤ	オス-メス,メス–メス等
microSD / 電源	通常のPi環境	SanDisk 高耐久
